■レンジフードの主な症状■
レンジフードから異常音がする・モーターが回らない・力がない・・・回転が弱い・換気していない・換気が弱い・風が戻る

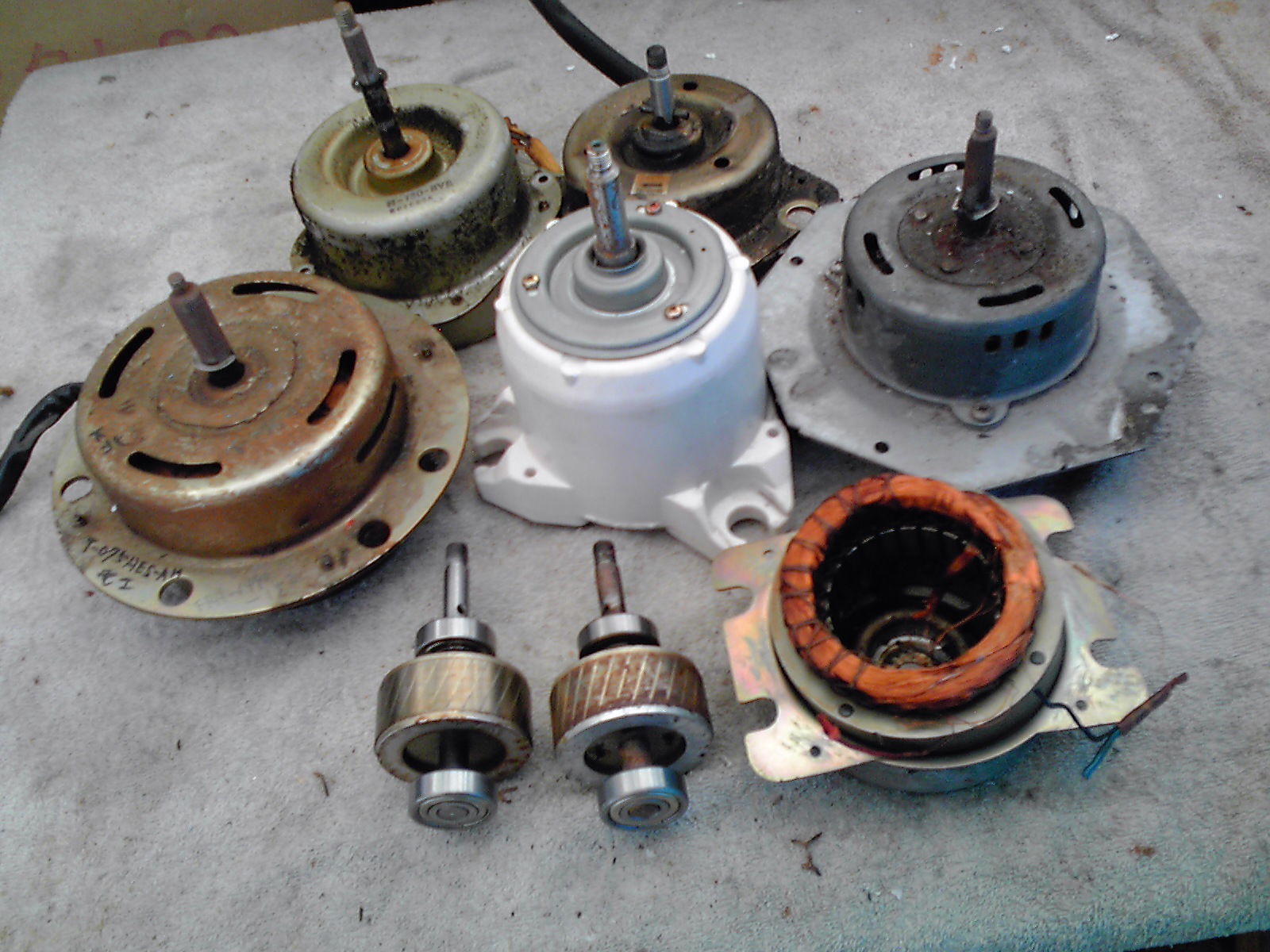

レンジフードのモーター
※モーターから異常音→モーター交換 モーター分解修理 操作スイッチ交換など
※レンジフードクリーニングなど
■関東地方:レンジフードのモーター異常音(即日修理)→
■レンジフードのモーターいろいろ→
リサイクルモーター(再生品)ご参考→
特定リサイクルモーター(再生品)ご参考→
レンジフードのモーターから異常音→持ち込み修理→
レンジフードのスイッチ参考)→
レンジフードのスイッチ持込修理(ご参考)→



レンジフ-ドのモ-タ-再生修理を承ります。
一般家庭(個人)様のみご利用になれます。
このページのタイトル
Ambush24/モーター持込修理
更新2017 06 09

■機器の部品販売(総合)→

■関東地方レンジフード修理実例

レンジフードのモーター販売→
■再生モーター(整備済み)販売→
■レンジフードのスイッチ販売(総合)→
■レンジフード後継機種→
■モーター(再生修理)に関するお問合せの際はご確認下さい。
●本体型式●モーター番号●コンデンサの容量(一例:7μF)
●操作スイッチの形状(角ボタン・丸ボタン/ボタンの数)
※お預かりしたモーターの修理完了後ご連絡いたします。
※修理完成品の発送は修理代金のご入金確認後とさせて頂いております。

■モーター修理代金お支払い先→
Ambush24/名倉電機
お急ぎのお問合せ(9〜17時):048-991-9568携帯からは不可
携帯からは:090-1845-5488(名倉)
技術担当:名倉和男(第一種電気工事士)
モーターの送り先
Ambush24/名倉電機 宛
〒343-0111埼玉県北葛飾郡松伏町大字松伏4702-28
■モーターから異常音がしたら 早目の対応を■
※モーターの異常音は過負荷(過電流)状態ですのでモーターは高温になっておりそのまま使用を続けると
モーター内部が焼けて修理不能になります、またスイッチにも影響をあたえます。
レンジフードのモーターいろいろ
※持ち込み修理:モーターをお送り下さい。
※送料(往復)はお客様ご負担とないます。
■モーター分解修理再生
※純正部品(モーター)の入手が不能な場合の対応
※内部焼損の程度によっては修理不能の場合があります。
修理不能の場合費用はかかりません。
※再生修理後の保障はついておりません。
純正モーターが入手不能場合モーター分解修理
症状を明記のうえモーターをお送り下さい。

※送料→往復はお客様ご負担となります。
※修理後の保障はついておりません。
※故障診断の結果:修理不能の場合 費用はかかりません。
モーター:症状 分解修理(税別)
■深形レンジフード・浅形レンジフード
■異常音がする■回転が弱い
●症状:うなる(ブー音)けど回らない・熱くなる
1 過負荷 12,500
※部品別途
■モーターが回らない
症状:回転を与えると回り続ける
2 過負荷 15,000
内部断線
※部品別途
■モーターが回らない
●症状:回転を与えても回らない

※修理不能の場合があります。
3 過負荷 17,500
内部断線
内部焼損
※部品別途
3速DCモ-タ-:MV-FK60K02/90252962(9μ)
※ご注意:特殊モータ-は分解しないでください。
→修理不能になります。
■異常音がする
※部品別途
4 過負荷 25,000
■回らない:コイル断線
※部品別途

※修理不能の場合があります。
5 過負荷
コイル接続×1
25,000
7,500
6 過負荷
コイル巻直×1
25,000
20,000
■異常音・回らない・ うなる
※部品別途
7 過負荷 22,500
■旧品:MT8-DU 入手不可
■電動シャッター開閉用ギアモーター
●音はするがシャッター開かない

※部品別途

※修理不能の場合があります。
8 モーター分解修理 5,000
※部品別途(7,200)
■プロペラ換気扇のモーター
●異常音・回らない・回転が弱い・うなる

※部品別途

※修理不能の場合があります。
9 1速モーター分解修理 7,500
2速モーター分解修理 10,000
※部品別途

エアコンのモーター
純正モーターが入手不能の場合モーター分解修理

症状を明記のうえモーターをお送り下さい。
※送料→往復はお客様ご負担となります。
※修理後の保障はついておりません。
※故障診断の結果:修理不能の場合 費用はかかりません。
家庭用エアコン:22〜50タイプ
■異常音がする■回転が弱い
●症状:うなる(ブー音)けど回らない・熱くなる
1 過負荷 17,500
※部品別途
■モーターが回らない
(異常音がしていた)
2 過負荷
内部焼損
25,000
※部品別途
業務用大型エアコン
■異常音がする
症状:うなる(ブー音)
3 過負荷 35,000
※部品別途
■モーターが回らない
(異常音がしていた)
4 過負荷
内部焼損
45,000
※部品別途



モーターいろいろ
2速モーター60HL6 CPB(149-0043)12μ

コネクタ:8-3P:黒(共) 黄(1) 白(2)
茶赤(12μF)
2速モーター:60HZ5(149-0032)12μ終了

赤茶(C):軸ピン
コネクタ6-3P:黄(H)・白(L)・黒(共th)

※60HL6 CPBの代替使用も可
60HG1(149-0013)12μ終了

配線:赤黒C・黒共・黄1・白2
■BH-S631用 ■FY-6HZA-7Y■T-090HESAM
※旧2速モーター:6HZA7Y(149 0075)12μ終了
※旧2速モーター(60HZK6)12μ終了
※旧2速モーター(60HZK7)12μ終了
■代替モーター:6ZHK7 M2(149-0152)15μ

※コネクタ:8-6P/赤茶C・黒共・白1・黄2・紫E
3速モ-タ-;60HL4BL1(149-0023)10μ終了

赤茶(C):軸E
コネクタ6-6P:黒(共)・白1・黄2・橙3
2速モーター:60HGC1(149-0140)15μ

赤茶C・黒共・白1・黄2
3速モーター:60HL5(149-0031)12μF

コネクタ6-4P:黒(C)・白(1)・橙(2)・黄(3)
赤茶(12μ)
3速モーター(60BL4 K8)

赤桃c・黒共・1・2・3
3速モ-タ-(182B0462)4,5μ

■SU-93AF用
3速モ-タ-:90HV1(149-0025)12μ

赤茶(12μ)
コネクタ:6-6P/・黒白(電)・黒(共)・白1・黄(2)・橙3
浅形レンジフード:FY-60HF1
●2速モーター(FRH149-
0014)5.5μF

黒(共)・赤(C)・白(強)・黄(弱)
●スイッチ:角3-3P(切 強 弱)
●日立モーター(HS60BR7-R-BL-002)

●2速モーター(6μF) スリーブ
赤共(145℃)・青C・黒1・黄白2
3速モーター(t8240-tinj/608z)12μF


赤白(12μF) コネクタ:白 青 黄 赤
東芝2速モーター(411 50 352)7μF

角コネクタ6-4P:赤共・白C・黒1・青2
■VFR-63H BL
東芝3速モーター(411 50 527)9μF


■VFR-64K/74K/94K
■VFR-64MT/74MT/94MT

■VFR-64MTS/74MTS/94MTS
■VFR-64MTSFS3/74MTSFS3/94MTSFS3
モーターをお送り下さい。
※モーター持ち込み修理をご利用の際は(コンデンサ-)も一緒にお送りください。
3速モ-タ-記号番号
角型コネクタ:6P-5端子(8μF)
●H-130-8VE●H-131-8VE
●H-132-8VE●H-133-8VE
●CU3436M●CU3450M
●CCC4442AM1

※機種によっては(2速仕様)があります。

2速モ-タ-記号番号
●CU3408M●CU3433M
2速モーター:平型コネクタ:4P-4端子
●14256161(12μF)
●14256961(12μF)
●14236661(12μF)
●4H-14256962(12μF)

●90206662(12μF)

●19256961
●90206461
●90206261(8μF)
●90206662

●90206664

■90206661(7μF)
2速モーター:621059/CDC405 20SF(7μF)
2速モーター:216079/CDC405 20S(7μF)
2速モーター:416039(7μF)
2速モーター:030159(CDC405-20SFB)

●FSF-60/75/90

平型コネクタ:4-4P 左回り
赤(7μ)・黄(co/th145)・黒(強)・青(弱)
2速モーター:CDC706-32S(7μF)

平型コネクタ:4P-4端子 左回り
赤(7μ)・黄(co/th145)・黒(強)・青(弱)
3速モーター(CEC402S4P-KFJ)
●612010●502010

●平形コネクタ4-3P:灰橙(共/th) 赤(7μF)

●平形コネクタ3-3P:青(強) 黒(中) 黄(弱)
2速モーター:CDC 403-20S

平形コネクタ4-4P左回り
赤(7μF) 黄(th) 黒(強) 青(弱)
Watanabe:VSF-60B/75B/90B
2速モーター:CFC 707-33S(528000)
2速モーター:CFC 706-32SF(614039)


平形コネクタ4-4P左回り
赤(7μF) 黄(th) 黒(強) 青(弱)
2速モーター:CDC 405-20SFB
2速モーター:CDC 405-20S

平形コネクタ4-4P左回り
赤(7μF) 黄(th) 黒(強) 青(弱)
2速モ-タ-●CU3501M(8μF)
2速モーター(14256161)12μF→OM
2速モーター(14256162)12μF→OM
2速モーター(90206664)8μF→OM
2速モ-タ-(BQ7)6μF

コネクタ:6-5P 右回り
橙H・青L・黒(共)・白(6μ)
OM4-4P:橙(1) 青(2) 赤(共) 白(C7)の
(共)に黒(共)を追加で6-5P OK
CleanupRH-61TD
2速モーター::90201161(7μF )
2速モーター::902022611(7μF )

平型コネクタ:4-4P(629)
NAS:RHT-60/RHS-60(西電工製)
NAS:K-60ST(旧西電工製)
●2速モーター(CC401-17SF)7μF

NAS:K-60STF(旧西電工製)
●2速モーター:CC401-05
●2速モーター:CC401-09SF(5μF)右回り
●2速モーター:CC401-01SF(7μF)右回り

4P:黄(th145) 赤(C) 黒H 青L
1速モーター(CC401-03SF)7μF

黒(共/th145) 赤(7μF) 黄(1)
3速モーター(CIC300IS-HN)7μF
609009

5P:黄COM(th150)・赤(7μ)・青1・白2・黒3
3速モーター(90213363)9μF
角型コネクタ:6P-5端子
■旧西部電工:SBH-726
2速モーター:CC405 20SF

※コネクタ4-4P:黄(th)・赤(C)・黒H・青L
- - -
3速モ-タ-(90213363/9μF)
角型コネクタ:6P-5端子
3速モーター:90215161(9μF)

角型コネクタ:6P-5端子
3速モーター:90235061(7μF)

角型コネクタ:6P-5端子

90240861(7μF)
角型コネクタ:6-5P コード長(35)
赤(C)・白(F)・橙(H)・茶(M)・青(L)
3速モーター:90247161(7μF)

角型コネクタ:6P-6P(常時)
3速モーター:90240861(7μF)

角型コネクタ:6-5P コード長(35)
赤(C)・白(F)・橙(H)・茶(M)・青(L)
3速モーター:14267261(9μF)

角型コネクタ:6P-5端子

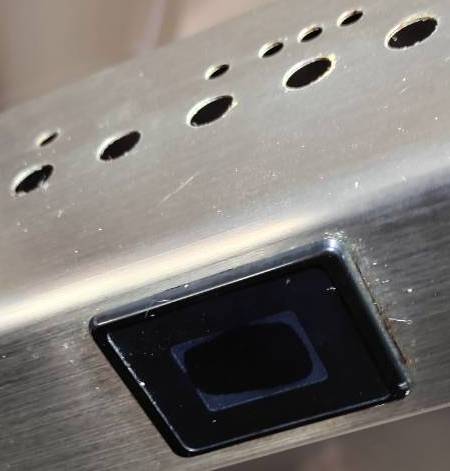

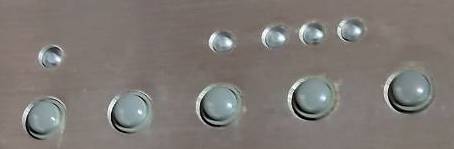

■クリ製:MV-FK60K02用
3速モ-タ-:90252962(電子/9μ)
RH-90JAS BA(60W)
筺体・ローター(3速AOM


※2Pコネクタ:黒灰(100V)
※9-7Pコネクタ:白・黒(共)・黄・赤・橙・茶
クリ製:MV-FK60K02 用循環
1速モーター(1339761)0.5μF


3-3Pコネクタ:赤(共)・青(C)・橙(1)
3速モーター:FW-4L27-XFA(8μF)

角型コネクタ:6P-5端子
●2速モーター(90208961)7μF

平形コネクタ4-4P
赤C/th・白7μ・青弱・橙強(右回り)
2速モーター:90202261(7μF )
(4A023B1)


平型コネクタ:4-4P
赤(共)・灰(7μF)・橙(1)・青(2)
3速モーター:90316561(12μF )
(CL3052/6202Z)







角型コネクタ:6P-5端子
白(12μ)・赤(C)・青(弱)・茶(中)・橙(強)
■RH-627
2速モーター:90200461(4μ)
代替え2速モーター:90333561(4μ)
代替え2速モーター:90333661(4μ)

※赤(共) 白(4μ) 黒(1)
●3速モーター:KV4T-61B(P)左回り(右ネジ)

角型コネクタ:6-6P
緑(E)・赤(CF)・黄(C)・白1・青2・黒3
■MV-651(マントル)
●3速モーター:90211961(8μF)

6-5P:白(th/c)・赤共・橙(th)1・青2・茶3
■K-NB301
3速モーター:KU4T-41AP


角形コネクタ:6-6P
※上:赤1 青2 黄3/下:灰4 灰5 黒6
※黒6(共/th→灰4)
■V-316HP用2速モーター(右回)

コード(4芯):黒(L)・青(C) 白(強)・赤(弱)
■HSJ-60用モーター:1212240091(7μF)

平型コネクタ:赤(共)・白(C)・橙(強)・青(弱)
※代替えモーター(MOM)
→条件スピンナーも交換要す。
●2速モーター:UF4S-31AP-C

平型コネクタ:4-4P
●BH-628用2速モーター(14μF)

平型コネクタ:4-4P
■WSF-75A用

●2速モ-タ-:UF4T-41CP-C/6μF(左回)
コネクタ6-5P(雄)
東芝浅形レンジフード
●VFR-36Pi

右回り:黒・赤・白
- -
2速モーター(90200561)7μF

コネクタ4-4P:赤(共)・白(C)・橙(強)・青(弱)
3速モーター(CIC400IS-HN)7μF

コネクタ6-6P
上:白(L)・青(M)・黒(H)
下:緑(E)・赤(7μ)・黄(共)
浅形レンジフードの1速モーター
●1速モーター
90200461(4μF)

90310461(4μF)
20900118(4μF)
90333561(4μF)
90333661(4μF)
90333661(4μF)
適用機種
■RH-627■HRC-60AT
■RH-60TF■FTA-601
代替えモーター:90333661
※赤共 白4μ 黒1

プロペラ換気扇のモーター
ブランド 本体品番 モーター 備考
東芝 ■TKHN-60
1速モーター(411-50-834)
モーターをお送りください。
NAS
RKP-60K
RKP-75K
RKP-90K
ダクト換気扇
Pana製:ダクト換気扇
■FY-18DZ1■FY-18DZ2■FY-18DZ3
●モーター:
18DZ1(FFV322-0233)左廻り

左廻り:赤黒(4μ)・黒(共)・白(1)
東芝製:換気システム
■VSY-18Kの2速モーター(4115 0821)

※コネクタ:4-4P/黒(1)・青(2)・赤(共)・白(4μ)
※V-25T2の2速モーターと類似
三菱製:ダクト換気扇
V-13Z8-1用モーター(2.7μ)

(M34 295 453)→(M34 372 454)

右廻り:赤共・黒C・白1
-


その他のモーター
浴室:暖房 乾燥 換気
ドライファン:BS-651 RC:100V

モーター:MB-894-311(4.5μ)
ドライファン:BS-120のモーター

平型コネクタ:青 白 黄 黒
※th120℃(608DW)
ドライファン:BS-763Hのモーター

DCモーター
●ドライファン用モーター:SV4S-09SAP
95000323(100V)


■BRD-122■NS-3000
三菱電機製浴室:暖房/換気
■V-132BZF4-TH
●循環用モーター(M35 268 454)

※桃黒(4μ)・赤(th)・白1・青2
三菱電機製 浴室:暖房/換気
■V-132BZF3
■V-132BZ3-BL
●循環用モーター(M35 282 452)

※桃黒(4μ)・赤(th)・白1・青2
三菱電機製浴室:暖房/換気
■V-132BZF4(2モーター/2室換気)

■V-132BZF3
●換気用モーター(M35 291 451)4μF

※桃黒(4μ)・赤(th)・白1・青2
三洋:浴室暖房機のモーター(右回り)

■EK-K141BL用換気モーター
タカラ:UFK-115(2モーター)
●SV2S-041AP 4μF
三菱電機製 浴室:暖房/換気
■V-130BZD2-T
●換気用モーター(M34 660 454)4μF


黒 白 赤:電子基盤内臓
- -


家庭用エアコン
エアコンのモーター:異常音がしだしたら要注意

※モーター(症状を明記の上)をお送りください。
ブランド 本体品番 区分 モーター品番 特記
Pana ■CS-BG32FK2(内)
■CC-BG32FK2(内)
室内機 ファンモーター:EP6B 25 BBKP
-
ダイキン ■AR-22GMNS 室外機 ファンモーター(166 7242)
3芯:赤(共)・白(6μ)・黒(1)
-
業務用エアコン
エアコンのモーター:異常音がしだしたら要注意

※モーター(症状を明記の上)をお送りください。
ブランド 本体品番 区分 モーター品番 モーター
ダイキン ■RYJ1112B 室外機 ファンモーター(111 6772)75w 6P
OK 28173
-
■RYJ140B 室外機 ●ファンモーター上:16F059601(111 5765)
-
●ファンモーター下:SK-17051(111 5772)
-
三菱重工 ■FDT-J112D 室内機
ファンモーター(SSA 511A 594)
FFUJI:aPKREK74A-6(6P)200V
-
■FDC-J160HA
室外機
室外機
ファンモーター2基(上下)
初代旧モーター(SSA 511 T067)70W 5μF 6-6P
初代旧モーター(SSA 511 T067A)70W 5μF 6-6P
入手不能

代替えモーター:上下同じ(SSA 511A 545A) 6-6P
入手不能
コネクタ:6-6P(6201)
白(the)・黄・橙/茶・青・黒

■FDFV-XP2802B
室内機
室内機
ファンモーター2基
●インダクションモーター品番FUJI:REK74A-6
部番(SSA511A 826D-R)150w200v

-

その他
ブランド 品名:品番 適用 特記
東芝 ■業務用冷蔵庫:TAL-201J TS ●ファンモーター(431 211 254)
-
純正部品(モーター・操作スイッチ)入手不能機種
関東地方の方は出張修理をご利用下さい。
旧メーカー 本体型式 レンジフードファン・モーター仕様 備考
ナスラック製 レンジフード
1 NAS
旧西電工製
■RSH-60
■RSH-75
■RSH-90
2速モ-タ-入手不能
CDC 405-2SF/ 8μF
●モーター再生修理をご利用下さい。
●操作スイッチ(SK角4) 改造品でOK
2 ■RHT-60
■RHT-75
■RHT-90
●2速モーター入手不能
CC401-09SF/8μF
右回り4P:黄Cth 赤C 青1 黒2
●モーター再生修理をご利用下さい。
●操作スイッチ入手不能 -
3 ■RVS-60
■RVS-75
■RVS-90
●2速モーター入手不能
(CDC405-20SF B)7μF
黄(共/th) 赤(C) 黒(1) 青(2)
●モーター再生修理をご利用下さい。
●操作スイッチ(丸3)入手不能 -
4 ■RSS-60
■RSS-75
■RSS-90
●モータ-入手不能
(CFC706-32SF2/905049)
●モーター再生修理をご利用下さい。
●操作スイッチ)入手不能 -
5 ■RH-61RD1
■RH-61RDB
●2速モ-タ-入手不能 ●モーター再生修理をご利用下さい。
※代替モーター(
OM)あります。
●操作スイッチ入手不能 -
6 ■K-60STF
■K-75STF
■K-90STF
●2速モ-タ-入手不能
右回り(CC401-01SGF)
●モーター再生修理をご利用下さい。
●操作スイッチ入手不能 -
7 旧西電工製 ■VM-60S
■VM-75S
■VM-90S
●2速モーター8μF入手不能
※モーター左回り
■モーター異常音 出張修理→
●操作スイッチ入手不能 スイッチ改造修理をご利用下さい。
8 ■KVMS-6A 2速モ-タ-(CFC 706-32SF2) ■モーター異常音 出張修理→
●操作スイッチ入手不能 スイッチ改造修理をご利用下さい。
9 ■VTF-60A
■VTF-60B
■VTF-60C
●2速モーター入手不能 ■モーター異常音 出張修理→
●操作スイッチ入手不能 スイッチ改造修理をご利用下さい。
10 ■VG-61
■VG-71
■VG-91
2速モ-タ-(右回り/右ネジ) 入手不能
※スイッチ(丸/入・強弱・L)
-
11 ■VGS-61A
■VGS-71A
■VGS-91A
2速モ-タ-(8μF) 入手不能
(CDC485-223)621059
4P端子(青2 黒2 赤C 黄T)
※モーター左回り
■モーター異常音 出張修理→
●操作スイッチ(丸3) 入手不能
※照明(入切)・強弱・電源(入切)
スイッチ改造修理をご利用下さい。
12 ■VGS-62A
■VGS-72A
■VGS-92A
2速モ-タ-(8μF) 入手不能
(CDC485-223)621059
4P端子(青2 黒2 赤C 黄T)
※モーター左回り
■モーター異常音 出張修理→
●操作スイッチ(丸3) 入手不能
※照明(入切)・強弱・電源(入切)
スイッチ改造修理をご利用下さい。
13 ノーリツ
旧西電工製
■KRPS-752S
●VGS-71A
2速モ-タ-(8μF) 入手不能
(CDC485-223)621059

4P端子(青2 黒2 赤C 黄T)
※モーター左回り
■モーター異常音 出張修理→
●操作スイッチ(丸3) 入手不能
※照明(入切)・強弱・電源(入切)
スイッチ改造修理をご利用下さい。
14 旧西電工製 ■SBH-626SI
■SBH-726SI
■SBH-926SI
●モーター入手不能
※右ネジ:左回り7μF
4P:黄Cth 赤C 青1 黒2
※モーター再生(修理)をご利用下さい
クリナップ製 レンジフード
15 クリナップ製 ■RH-62ND
■RH-72ND
■RH-92ND
2速モ-タ-(強弱)4P端子 12μF
入手不能
※モーター再生(修理)
●操作スイッチ(電子)入手不能 ※操作スイッチ改造
16 クリナップ製 ■RH-60ND
■RH-75ND
■RH-90ND
2速モ-タ-:60HG1(強弱)4P端子 12μF
入手不能
■モーター異常音 出張修理→
●操作スイッチ(角4個)入手不能 代替スイッチ(PAOS0012 HL1)
●OEM:VDR-4A ●2速モーター(90296461)入手不能 スイッチ(S丸4-6P)
16-1 クリナップ
旧西電工製
■RH-60DPK
■RH-75DPK
■RH-90DPK
(CDC405-20SF)7μF
黄(共/th) 赤(C) 黒(1) 青(2)
操作スイッチ:角2(入/切・強/弱)
三菱製 レンジフード
17 三菱電機製 ■V-604H-BL
■V-604HM-BL
■V-604HM3-BL
■V-604HG-BL
■V-603H-BL
■V-583H=BL
■V-604HR-BL
■V-604HL-BL
■V-604F-BL
●3速モーター(強 中 弱)供給終了 ※モーター再生をご利用下さい。
●操作スイッチ供給終了 スイッチ改造修理をご利用下さい。
■V-604HM4-BL ●2速モーター(強 弱)供給終了 ※モーター再生をご利用下さい。
■V-604F-BL ●2速モーター(強 弱)供給終了 ※モーター再生をご利用下さい。
■V-316RY ●2速モーター(強 弱)供給終了 ※モーター再生(修理)をご利用下さい。
●操作スイッチ供給終了 スイッチ改造修理をご利用下さい。
■V-236HKU2 ●2速モーター(6202Z/黒com 赤20μF 白1 青2) 供給終了
日立製 レンジフード
18 日立 ■HS-60BQ7
■HS-75BQ7
■HS-90BQ7
●2速モーター(BQ7)6μF入手不能 ※モーター再生(修理)をご利用下さい。
●操作スイッチ 角ボタン4個入手不能 スイッチ改造修理をご利用下さい。
東芝製 レンジフード
9 東芝製 ■VFR-93MT
■VFR-94MT
●2速モーター(再生) ■東芝製品の部品販売→
●操作スイッチ ■東芝製品の部品販売→
サンウエーブ製 レンジフード
20 サンウエーブ ■BBH-628 ●モーター ■サンウエーブ製品の部品販売→
●操作スイッチ ■サンウエーブ製品の部品販売→
21 ■NSV-642 ●3速モーター(14267261)9μF
●90213361(7μF)
★操作スイッチ:S丸5 -
21-1 ■AV-631 ●2速モーター(90208961)7μF入手不能 -
その他製 レンジフード
22 旧日本設備製 ■NSB-603
■NSB-603S

■NSB-60
2速モ-タ-(90206261)7μF
※代替モーターへ交換 又は再生
●操作スイッチ(K角3)照明なし ※代替スイッチでOK
23 ■NSB-60G 2速モ-タ-(-)8μF ■モーター異常音 出張修理→
●操作スイッチ(広角3)
※代替スイッチでOK
24 ■NSF-60NS
■NSF-60N
2速モ-タ-(90200561)7μF
■モーター異常音 出張修理→
●操作スイッチ(広角3) ※代替スイッチでOK
25 ■NSF-60F ●モーター()入手不能 ■モーター異常音 出張修理→
●操作スイッチ()入手不能 スイッチ改造修理をご利用下さい。
その他製 レンジフード
26 富士製 ■FSF-60/75/90
深形レンジフード
●2速モーター入手不能 ※モーター再生(修理)をご利用下さい
●操作スイッチ 入手不能 スイッチ改造修理をご利用下さい。
27 新日本機工 深型レンジフード ●2速モーター(強弱)部品入手不能 ※モーター再生(修理)をご利用下さい
●操作スイッチ 入手不能 スイッチ改造修理をご利用下さい。
28 IWATEC - ●3速モーター(CEC402S4P-KFJ)7μF ※モーター再生(修理)
●操作スイッチ(電子ボタン5個) スイッチ改造修理をご利用下さい。
29 - - ●1速モーター(6C15 7LD 039) ※モーター再生(修理)
30 ベルテック ■DF-602C
●2速モーター(OM) 代替モーターあります。
31 渡辺 ■VSF-75A ●2速モーター(OM) 代替モーターあります。
32 - ■NH-90B ●3速モーター(KV4P-61B)14μF
●電子ボタン5個
※モーター再生(修理)をご利用下さい
33 - ■OKR-60 ●2速モーター(90206261)8μF→OM7μF
●操作スイッチ(停・弱・強・L)
代替モーターOM7μあります。
34 - ■BDR-9027MHDS ●モーター(90235061)入手不能 ※モーター再生(修理)をご利用下さい。
35 - ■NSV-631 2速モ-タ-(14256161)12μF入手不能 ※代替品:OMモーター(7μF)でOK

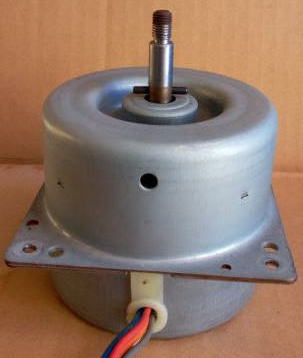

36 - - 2速モ-タ-(SF-100-30-4L)HJ 26
入手不能
※モーター再生(修理)をご利用下さい。
37 - ■WFS-751AH - -
38 タカラ BD-1201UB(N)
100V

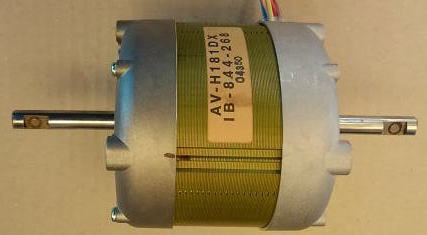

1モーター式(IB-844-234A/608
入手不能
モーター再生をご利用下さい
39 日立産機 ■LU-303T5
三相200v 0.26kw
●インダクトモーター(FB02Z)
●マイクロテンプ()
モーター再生をご利用下さい
40 不明 ■FO-725 2速モ-タ-(90200461)→90233661(7μf) -
41 積水(ヤジマ) ■ZPC-560(W900) 3速モ-タ-(90213363/9μF)入手不能
-
代替え3速モーター(90215161(9μf)
又は(90290561/UM4T-41NP)7μF)
-

■モーター(1個)の送料(ご参考)2015 05 14現在
※離島を除く
地方名 都道府県 2kg:60cm(×3辺) 5kg:80cm(×3辺)
関東 埼玉県・千葉県・茨城県・栃木県・群馬県・東京都・神奈川県・山梨県 756 972
北海道 北海道
1,188 1,404
北東北 青森県・秋田県・岩手県 864 1,080
南東北 宮城県・山形県・福島県 756 972
信越 新潟県・長野県 756 972
北陸 富山県・石川県・福井県
756 972
中部 静岡県・愛知県・三重県・岐阜県 756 972
関西 大阪府(大阪市内)・大阪府(大阪市外)
京都府・滋賀県・奈良県・和歌山県・兵庫県
864 1,080
中国 岡山県・広島県・山口県・鳥取県・島根県 974 1,188
四国 香川県・徳島県・愛媛県・高知県 1,080 1,296
九州 福岡県・佐賀県・長崎県・熊本県・大分県・宮崎県・鹿児島県 1,188 1,404
沖縄県 沖縄県(本島) 離島を除く 1,296 1,836

レンジフードの症状 故障診断
症状 故障診断 処置
異常音・回転が弱い・ゆっくり回る モーター経年劣化(内部抵抗増大/過電流状態) モーター交換
モーターがうなる モーターが熱い モーターロック モーター交換
回らない(自力で回らない))
※回転を与えると回り続ける
モーター過負荷 モーター交換
モーター内部断線 モーター交換
起動コンデンサ不良 コンデンサ交換
回らない
※回転を与えても回らない
モーター内部焼損 モーター交換
電動」シャッター付の場合→シャッターが開いてない シャッター用ギアモーター交換 要調査
止まらない 止められない モーター過負荷(過電流) モーター交換
操作スイッチ固着→電流でスイッチ接点溶着 操作スイッチ交換
換気が弱い(風が戻る) モーター過負荷(重たい) モーター交換
ファンの極度な汚れ シロッコファンクリーニング
風圧シャッターの開閉不良(極度の油汚れ) シャッタークリーニング
回っているが換気しない 排気経路詰まり 要調査
排気経路詰まり 要調査
防火ダンパー作動(閉じている) 要調査→温度ヒューズ交換
操作スイッチを入れると
漏電遮断器が作動する
モーター絶縁不良 モーター交換
配線・コネクタなど絶縁不良 要調査
