このページのタイトル
Ambush24/スイッチいろいろ
更新2017 05 28

■部品販売(総合)→

■スイッチ持込修理ー(ご参考)→

■レンジフードのモーター(ご参考)→

■リサイクルモーター(再生整備済)販売→

レンジフードのモーター持ち込み修理→
※一般ご家庭(個人様)のみご参考になれます
●お問合せの際は(名前・地方名)を明記なさって下さい。
※無記名でのお問合せには回答しておりません。
お問合せ前のご理解
※部品(スイッチ)には(手数料3,500/手配 調達 梱包 発送がかかります。
※部品(スイッチ)には(
送料/地方によって異なる)がかかります。
※代引き(代金引換)での注文は承っておりません。
電話でのご注文は承っておりません。
お問合せの際は
本体型式・スイッチの形状(丸ボタン・角ボタン/ボタンの数)などを明記して下さい。

■スイッチの(納期・価格・送料)お問合せ→
※スイッチの手配は代金ご入金確認後とさせて頂いております。
※ご注文は→事前に確認済みの(代金)をご入金後 その旨をお知らせ下さい。
代金お支払い先→
Ambush24/名倉電機
受付時間:9〜17時(048-991-9568)携帯からは不可
携帯からは(090-1845-5488/名倉)
お客様係り:技術担当:名倉
〒343-0111埼玉県北葛飾郡松伏町松伏4702-28
このページの内容は 内部資料です
レンジフードの操作スイッチ(電子式/コントロールスイッチ)
■スイッチ持込修理(ご参考)→

411 75 051


●KKスイッチ用取付金具
KKF形金具
KKL形金具
※スイッチ取り付け金具はいずれですか。
旧スイッチ 旧スイッチ品番 仕様 代替品 特記
1 KK3-3P形
KKF金具
■KK3-3P(切・入・照)
代替品→SsK3-3P(切・入・照) ※SsK4-4Pを改造して対応
KKF金具
■KK3-3P(:切・強・弱)照明なし
代替品→SsK3-3P(切・強・弱)照明なし ※SsK4-4Pを改造して対応
KKL金具
■KK3-3P(切・入・照)入手不能
代替品なし ■スイッチ修理(ご参考)→
KKL金具
■KK3-3P(:切・強・弱)照明なし入手不能
3 KK4-4P形
KKF金具
■KK4-4P(切・強・弱・照)
代替品→SsK4-4P(切・強・弱・照) -
KKL金具
■KK4-4P(切・強・弱・照)入手不能
代替品なし ■スイッチ修理(ご参考)→
4 KK4-6P形
KKF金具及びKKL金具及び
■KK4-6P形(切・強G・弱G・照明)入手不能
※電動シャッター仕様
代替品なし ■スイッチ修理(ご参考)→
5 KK5-5P形
■KK5-5P(0・1・2・3・L)入手不能
●3速モーター用 5端子(切・強・中・弱・照)
代替品なし ■スイッチ修理(ご参考)→
●SKスイッチ用取付金具
SKU形金具
6 SK3-3P形
■SK3-3P入手不能
●1速モーター用 3端子(切・入・照明)
■スイッチ持込修理(ご参考)→
代替え品→SsK3-3PでOK
●2速モーター用 3端子(切・強・弱)
納期 価格はお問合せください。
7 SK4-4P形
■SK4-4P入手不能
●2速モーター用 3端子(切・強・弱・照明)
■スイッチ持込修理(ご参考)→
代替え品→SsK4-4PでOK
●2速モーター用 4端子(停・強・弱・照)
納期 価格はお問合せください。
8 SK4-6P形
■SK4-6P(0・1G・2G・L)入手不能
●2速モーター用
6端子(切・強・弱・照明)
※電動シャッター仕様
■スイッチ持込修理(ご参考)→
9 SK5-5P形 ■SK5-5P(0・1・2・3・L)入手不能
:●3速モーター用 5端子(停・弱・中・強・照明)
■スイッチ持込修理(ご参考)→
10 SK5-8P形 ■SK5-8P(0・1G・2G・3G・L)入手不能
:●3速モーター用 8端子(停・弱G・中G・強G・照明)

※電動シャッター仕様
■スイッチ持込修理(ご参考)→
SsKスイッチ用取付金具
SsKU形金具

11 SsK3-3P形
■SsK3-3P(0・1・2)照明なし
●2速モーター用
3端子(切・強・弱)
※コードは付属しません。
改造品
納期 価格はお問合せください。
12 SsK4-4P形
■Ssk4-4P(0・1・2・L)
●2速モーター用 4端子(停・強・弱・照)
※コードは付属しません。
納期 価格はお問合せください。
●S2Mスイッチ
※丸ボタンは付いておりません、旧ボタンを再利用となります。
1 ●S2M3-3P形
●S2M3-3P:切 入 照明
ボタン・コードは付属しません。
納期 価格はお問合せください。
2 ●SM4-4PK形入手不能

取り付け金具
●SM4-4PK:切・1・2・L終了 入手不能
●代替→S2M4-5PG:切・強・弱・照
※コードは付属しません。

納期 価格はお問合せください。
3 ●S2M4-4P形入手不能

拡大は写真をクリック
●S2M4-4P:0 1 2 l 終了 入手不能
●代替→S2M4-5P:切・1 2 l G
※ボタン・コードは付属しません。
納期 価格はお問合せください。
4 ●S2M4-5PG形
●S2M4-5P:切・1 2 l G
電動シャッター用端子付き
※ボタン・コードは付属しません。
納期 価格はお問合せください。
5 ●SM5-5P形入手不能
●S2M5-5P形入手不能 終了
●代替→S2M5-6PG:切・1 2 3 L G
電動シャッター用端子付き
※ボタン・コードは付属しません。
納期 価格はお問合せください。
6 ●SM5-6PG形
●S2M5-6PG:切・1 2 3 L G
電動シャッター用端子付き
※ボタン・コードは付属しません。
納期 価格はお問合せください。
●FMスイッチ
1
●FM3-3P形
●ボタン直径(14.3mm)
※1速モーター用 3端子(切・入・照)
※コードは付属しません。
終了
●代替:S2M3-3P(切・入・照)で対応 納期 価格はお問合せください。
2 ●FM4-4P形
●ボタン直径(14.3mm)
※2速モーター用:4丸ボタン/4端子(切・強・弱・照)
※コードは付属しません。
終了
●代替:S2M4-5P(切・強・弱・照)で対応
※不使用端子は折り曲げてあります。
納期 価格はお問合せください。
WMスイッチ
1 渡辺製:WSM4-4P

※取付穴:面間120mm
※ボタン直径13,8mm ※ボタン全巾73,4mm
※代替えS2M4-5PG(取付枠付)でOK
納期 価格はお問合せください。
2速モーター(UF4S-31AP-C)
●WAS-60A●WAS-75A●WAS-90A
2 ■WSF-75A用:S-WSF-75A

●スイッチ:S-WSF-75A(0 1 2 L) コネクタ6-5P(雌)
※取付ビス穴:面間120mm -
Standerd
1 TJM(タジマ)製HSJ4-4P(枠付)


HSJ4-4Ps(スイッチのみ)
面間:80・ボタン全幅:73.2
入手不能 ■2速モーター:1212240091(7μF)用
※代替えモーター(AOM)
→条件:スピンナーも
交換でOK
※代替えS2M4-5PG(取付枠付)でOK
●TOSK スイッチ用取付金具
F形金具
L形金具
※スイッチ取り付け金具はいずれですか。
1 ●TOSK3-3P終了
※1速モーター(0 1 L)
■スイッチ持込修理(ご参考)→
2 ●TOSK4-4P終了
※2速モーター(0 1 2 L)
■スイッチ持込修理(ご参考)→
3 ●TOSK5-5P-R終了
※3速モーター(0 1 2 3 L)
■スイッチ持込修理(ご参考)→
4 ●TOSK5-8P(411 70 275)終了
※3速モーター(0 1g 2g 3g L)
電動シャッター用端子付き
■スイッチ持込修理(ご参考)→
その他
1 6hzv8-0208終了
6hzv8-0208:角4-5p
■スイッチ持込修理(ご参考)→
終了
2 60HL2 ●60HL2-0022:角4-4P(切・強・弱・照)
※半田付け(ボタン上/端子手前)左(照明) 中(強弱) 右(切)
※取付ビス穴面間(12cm)※ボタン(22.7×16.9)
●ボタン4個の全幅9,3cm
※コードは付属しません
納期 価格はお問合せください。
3 60HK5-NZ631
●60hk5-0190電動シャッター仕様
黒角4-5P(切・強・弱・照)
配線:灰(共)・黄(強)・白(弱)・青(照)・茶(G)
※固定ビス穴:面間110mm・ボタン全幅71,8・ボタンD19,7
※半田付け仕様※コードは付属しません
納期 価格
お問合せください。
3 60hZ5
●60hZ5-0173)又は(60hZ5-0070)
黒角4-4P(切・強・弱・照)
配線:灰(共)・黄(強)・白(弱)・青(照)
※固定ビス穴:面間110mm・ボタン全幅71,8・ボタンD19,7
※半田付け仕様※コードは付属しません

適用機種
■BH-S631■BH-S631K■FY-6HZA-7Y■FY-60HZ5
納期 価格
お問合せください。
4 ●HL1(053-0112)
半田付け仕様:白角3-3P(切・強・弱)照明なし
※コードは付属しません
納期 価格
お問合せください。
5 ●SGD7130/60HEKNR3(NZ-631)
ノーリツ:KRB-606K/R
納期 価格
お問合せください。

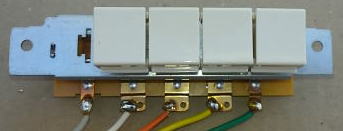

6 ●HZ5(053-0070)
半田付け仕様:黒角4-4P(切・強・弱・照)
配線:電源(灰)・強(黄)・弱(白)・照(青)
※コードは付属しません
納期 価格はお問合せください。
7 切 弱 強 ●RH-628用
RH628-S(0 1 2)

※取付穴:面間104mm ボタン全幅63.1mm
半田付け仕様
納期 価格
お問合せください。
8 ●4-4P(切・強・弱・照)
半田付け仕様
入手不能
■スイッチ持込修理(ご参考)→
9 操作スイッチ:3-3P(0 1 L) (411 70 350)
NAS製適用機種
●RKP-60KA●RKP-75KA●RKP-90KA
納期 価格はお問合せください。
10 NAS製適用機種
■RKS-60K■RKS-75K■RKS-90K

代替スイッチ
操作スイッチTO4-4P(0 1 2 L) (411-70-349)
納期 価格はお問合せください。
11 操作スイッチ4-6P(0 1g 2g L) (411-70-332)
東芝製適用機種
■VFR-63F(K)■VFR-73F(K)■VFR-93F(K)
■VFR-63F(K)X■VFR-73F(K)X■VFR-93F(K)X
納期 価格はお問合せください。
12 NAS製浅形レンジフードファン:切 強 弱 照
入手不能
■スイッチ持込修理(ご参考)→
13 スイッチ(0 1 L)
取り付けビス穴面間:80mm
ボタン全副:58.8
ボタン:W19,6×D12,1
■スイッチ持込修理(ご参考)→
14 スイッチ:0 1 2 L
●VT-60N用
■スイッチ持込修理(ご参考)→-
レンジフード:特殊スイッチ
レンジフードの押しボタンスイッチ
Ф22.4mm/丸穴:21.5mm
旧スイッチ 代替品/代用品 価格納期 適用機種
1
2P(入切):外形22.4/穴径21.5
入手不能
2P(入切)
押しボタンスイッチ
※照明(入切)
※電源(入切)

●PS-01:2P(入切)
Ф22.4mm/丸穴:21.5mm
お問合せ ■RVS-60■RVS-75■RVS-90
■VGS-61A■VGS-71A■VGS-91A
■RVF-60■RVF-75■RVF-90
2
3P(強弱):外形22.4/穴径21.5
入手不能
3P(強弱)
押しボタンスイッチ
※モーター(強弱)
●PS-101:3P(強弱)
Ф22.4mm/丸穴:21.5mm
お問合せ
特殊スイッチ
1 ロッカースイッチ
●RS-01:2P(入/切)
Ф22.4mm/丸穴:21.5mm
納期 価格
お問合せください。
2 ロッカースイッチ
●RS-101:3P(入/切/入)
Ф22.4mm/丸穴:21.5mm
納期 価格
お問合せください。
マイクロスイッチ
1 - マイクロスイッチ(M34 989 250)
●AM51132A4N(11A 250V)
納期 価格
お問合せください。
