■レンジフードの主な症状■
レンジフードから異常音がする・モーターが回らない・力がない・・・回転が弱い・換気していない・換気が弱い・風が戻る
レンジフードのモーター異音
ジャォー ジィォー ジュォー ジェォー ジョォー
ガォー ギォー グォー ゲォー ゴォー

※モーターから異常音→モーター交換 モーター分解修理 操作スイッチ交換など
※レンジフードクリーニングなど
■関東地方:
レンジフードのモーター異常音(即日修理)→
モーターいろいろ
■レンジフードのモーターいろいろ→
再生モーター
リサイクルモーター(整備済み)ご参考→
モーターをお送りください
レンジフードのモーターから異常音→持ち込み修理→
スイッチいろいろ
レンジフードのスイッチいろいろ→
スイッチをお送りください
レンジフードのスイッチ持込修理(ご参考)→
モータ番号記号
●H-130-8VE(8μF)●H-131-8VE(8μF)
●H-133-8VE(8μF)●CU3436M(8μF)
CU3450M(8μF)
FW-4L27P-XF(8μF)
●FW-4L27-XFA(8μF)●CCC4442AM(8μF)
●CCC4442AM1(8μF)
CCC4442BM1(8μF)
特定モーター
リサイクルモーターご参考→
●90233661(7μF)
90456981(7μF)














このページの内容は内部資料です。
※一般ご家庭の(個人様)のみご参考になれます。

おことわり
※中間業者(業者 管理会社 不動産会社 法人)様はご利用になれません。

お問合せなさらないで下さい。
スイッチをお送りください。
このページのタイトル
Ambush24/スイッチ持ち込み修理
更新2017 05 30
■レンジフードの部品など販売(総合)→

■レンジフードのモーター(ご参考)→

レンジフードのモーター持ち込み修理→
※一般ご家庭の(個人様)のみ
●お問合せの際は(名前・地方名)を明記なさって下さい。
※無記名でのお問合せには回答しておりません。
※一般ご家庭の(個人様)以外の問い合わせは無視されます。
■スイッチ持ち込み修理のお問合せ→
スイッチ修理代金お支払先→
お急ぎのお問合せは電話で
受付時間:9〜17時(
048-991-9568)携帯からは不可
携帯からは(090-1845-5488/名倉)
お客様係り:技術担当:名倉和男(第一種電気工事士)
スイッチの送り先
Ambush24/名倉電機
〒343-0111埼玉県北葛飾郡松伏町松伏4702-28

※純正部品(スイッチ)入手不能時の対応。
※スイッチをお送りください。送料(往復)はお客様ご負担となります。
※修理完了品の返送は 修理代金のご入金確認後とさせて頂いております。
※修理不能の場合は 費用はかかりません。
※修理後の保証はついておりません。
機械スイッチ修理内容(税別)
部品交換工料 ボタン1個(部品別途) 7,500
ボタン2個(部品別途) 8,750
ボタン3個(部品別途) 10,500
ボディー交換(部品別途) 12,500
スイッチ 仕様 適用・修理費
●KKスイッチ用取付金具
F形金具
L形金具
※スイッチ取り付け金具はいずれですか。
1 KK3-3P形
●2速モーター用
KK3-3P(停・強・弱)
照明無し
※修理費(ボタン交換の数)によって異なります。
2 KK4-4P形
●2速モーター用
KK4-4P(停・強・弱・照)
※修理費(ボタン交換の数)によって異なります。
3 KK4-6P形
●2速モーター用
KK4-6P(停・強・弱・照)
※電動シャッター仕様
-
4 KK5-5P形
●3速モーター用
KK5-5P(停・強・中・弱・照)
※修理費(ボタン交換の数)によって異なります。
●SKスイッチ用取付金具
U形金具
5 SK3-3P形
●2速モーター用
SK3-3P(停・強・弱)照明無し
※修理費(ボタン交換の数)によって異なります。
6 SK4-4P形
●:2速モーター用
SK4-4P(停・強・弱・照)
※修理費(ボタン交換の数)によって異なります。
7 SK4-6P形
●:2速モーター用
SK4-6P(停・強・弱・照)
※修理費(ボタン交換の数)によって異なります。
●TOSKスイッチ用取付金具
F形金具
L形金具
※スイッチ取り付け金具はいずれですか。
8 ●TOSK3-3P(0 1 照)
●:1速モーター用
TOSK3-3P(停・入・照)
適用機種:TOTO製
■KUKH-060BS
■KUKH-075BS
■KUKH-090BS
9 ●TOSK4-4P(411 70- 256)
●:2速モーター用
TOSK4-4P(停・H・L・照)
※修理費(ボタン交換の数)によって異なります。
10 ●TOSK4-4P
●:3速モーター用
TOSK5-5P(停・H・M・L・照)
11 ●TOSK5-8P(411 70 275)
●:3速モーター用
TOSK5-8P(停・HG・MG・LG・照)
電動シャッター用端子付き
※修理費(ボタン交換の数)によって異なります。

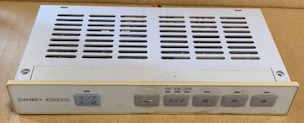

レンジフードファン用操作スイッチ(電子式):コントロールユニット
※純正部品(スイッチ)入手不能時の対応。
※スイッチをお送りください→送料(往復/はお客様ご負担)となります。
※修理完了品の返送は 修理代金のご入金確認後とさせて頂いております。
※修理不能の場合は 費用はかかりません。
※修理後の保証はついておりません。
電子スイッチ修理内容(税別)
故障診断
技術料
1 ■電源入らず(LED不灯)→故障診断 7,500
2 ■制御不能(LED点灯)→故障診断 10,000
3 ■制御不能(LED点滅)→故障診断 10,000
特定工料 4 基板(油汚れ)→クリーニング 7,500
5 基板修正(半田劣化など) 7,500
部品交換工料 6 部品1個交換(部品別途) 7,500
7 部品2個交換(部品別途) 12,500
8 部品3個交換(部品別途) 17,500
9 部品4個交換(部品別途) 20,000
スイッチ改造 10 電子式スイッチを機械スイッチへ改造改変(部品込み)
電子スイッチをお送りください。
25,750
修理代の一例
診断技術料
7,500+部品交換工料7,500+部品(1個)450=合計15,450+消費税1,236総合計16,686
ブランド 適用機種 コントロールユニット(操作スイッチ) 仕様・症状・修理費
本体品番 仕様
PCB:基板 特記 適用
1 韓国製
■HIS-01ST
■HIN-03ST
アイランド型
操作PCB/制御PCB
制御基板:INT110・PCB
※修理費は症状によって異なります。
お問合せください。
症状を明記の上
基板:操作部 制御部 を
お送り下さい。
※操作PCB:TR1(2SA-105)→2SA-950 ※操作PCB:IC プログラミングが必要
■症状:OFF時 強中弱のLED点灯→
■症状:OFF時 LED1 LED7 点滅→

2 韓国製
HIRI-940
不明 ●3速モーター
●電子スイッチ組(基盤込)
基板:操作部 制御部 を
お送り下さい。
3 ■HCCH-910HJ アイランド型
●制御PCB(HHD-100A)
制御PCB
※修理費は症状によって異なります。
お問合せください。
症状を明記の上
基板:操作部 制御部 を
お送り下さい。
Cleanup
本体品番 仕様
PCB:基板 特記 適用
1 Cleanup
■RH-66RD1
■RH-76RD1
■RH-96RD1
深形レンジフードファン
※2速モ-タ-(OM)7μ

●制御基板(90310661)
●操作基板(90310761)

操作:T・1・ 2・L
※修理費は症状によって異なります。
お問合せください。
症状を明記の上
基板:操作部 制御部 を
お送り下さい。
2 Cleanup
■MV-FK60K02
●制御PCB(9025336)
●操作PCB(9038466)

●受光PCB(9038626)
制御PCB:SF-dc01(1H)9025336-2

操作PCB::9036466-3

受光機PCB:9038626-1

症状を明記の上
基板:操作部 制御部 を
お送り下さい。
●3速電子モ-タ-(90252962) ●循環モ-タ-(1339761)赤(共)・青(C)・橙(1) 0.5μ
●モーターお送りください→持ち込み修理→
3 ■RH-66FS
■RH-76FS
■RH-96FS
深形レンジフードファン
3速モ-タ-(90215162)7μ
コネクタ:6-5P(30cm)
制御PCB:SF-053(90335861)
症状を明記の上
基板:操作部 制御部 を
お送り下さい。
4 クリナップ製
■RH-62ND
■RH-72ND

■RH-92ND

プロペラ換気扇
■RH-60NPB
■RH-70NPB
■RH-90NPB

■RH-60NP1
■RH-70NP1
■RH-90NP1

■RH-61NP1
■RH-71NP1
■RH-91NP1
深形レンジフードファン
※2速モーター(60HG1)12μ

基板 負荷
電源(LINE)
黒(3本) 電源(COM)
弱(T30)
照明
なし

※基盤:FY-60HL6-CPB/FY-60HK6-CPB
※修理費は症状によって異なります。
お問合せください。
症状を明記の上
基板:操作部 制御部 を
お送り下さい。
※症状:モーター回りっぱなし(止められない)→制御基板上のTRC7(トライアック)不良→交換OK
5 クリナップ製
■RH-67ND
■RH-77ND

■RH-97ND
深形レンジフードファン
※2速モーター
(60HL6 CPB)12μ
※基盤:FY-60HL6-CPB/FY-60HK6-CPB -
※症状:電源は入らず・2速モーター(60HL6 CPB)回らず→基板のヒューズ5A断線→モーター不良(内部断線) 修理不能
※3速モーター(90HV1)を2速へ改造して対応(旧ローターを使用)
※モーター(強/黄色)」回りっぱなし→基板上のTRC7不良→交換でOK
6 クリナップ製
■RH-60NP
■RH-70NP
■RH-90NP
■RH-61NP
■RH-71NP
■RH-91NP
■RH-62NP
■RH-72NP
■RH-92NP

■RH-67NP
■RH-77NP

■RH-97NP
プロペラ換気扇
※2速モーター
基板側 負荷側
電源(LINE)
黒(3本) 電源(COM)
弱(T30)
照明
シャッター

※基盤:FY-60HL6-CPB/FY-60HK6-CPB
※修理費は症状によって異なります。
お問合せください。
症状を明記の上
基板:操作部 制御部 を
お送り下さい。
7 ■RH-60FP
■RH-75FP
■RH-90FP
2速プロペラ換気扇式
※操作CPB:SF-03 ※制御CPB:SF-04K
制御CPB:3P端子/黒(電) 緑(E) 白(共)
制御CPB:4P端子/灰(G)橙(強)青(弱)赤(L) タイマー付
症状を明記の上
基板:操作部 制御部 を
お送り下さい。

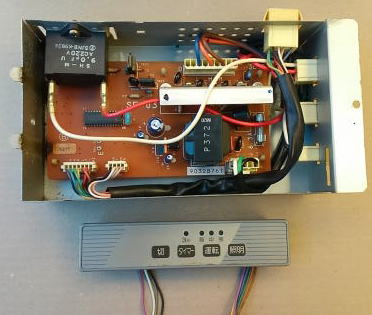

8 - 3速モーター
90215161(9μF)

※制御基板:SF-03-V
3速モーター:90215161(7μF) コネクタ(角6-5P)

※操作基板
*trc1(05D) *trc2(05D) *trc3(05D) *trc5(05D)
*trc4(12D) *IC2(78C5A)G 9839J
※修理費は症状によって異なります。
お問合せください。
症状を明記の上
基板:操作部 制御部 を
お送り下さい。
8 クリナップ製
■RH-61ND1
■RH-71ND1

■RH-91ND1
2速プロペラ換気扇

※制御基板:FY-60HL5 PCB


※操作基盤:FY-60HL5 PCB
※修理費は症状によって異なります。
お問合せください。


症状を明記の上
基板:操作部 制御部 を
お送り下さい。
クリナップ製
■RH-61NDB
■RH-71NDB

■RH-91NDB
2速シロッコファン
モーター
9 クリナップ製
■RH-60FP
■RH-75FP
■RH-90FP
2速プロペラ換気扇
FY-60HK8
※2速モーター(4μF)
基盤:SF-03
●基盤:3P/黒(100v) 緑(E) 白(不要)
●基盤:4P/赤(照) 青(1) 橙(2) 灰(G)

●2速モーター:白(4μ) 黄赤(共) 青(1) 橙(2)

症状を明記の上
基板:操作部 制御部 を
お送り下さい。
9 クリナップ製 -
症状を明記の上
基板:操作部 制御部 を
お送り下さい。


■制御基板:TP87003M
※TRA(7805)※TR(A1015)×3
※電源トランス1次側(2P-100V
※トランス2次側:3-4(13.2V)・5-6(18.2V)

●操作基板のTR(C1815 Y OG)

端子CN1
端子:1・2・3・4・5・6・7・8
→負荷:1(強)・2(中)・3(弱)・4(照明・
→電源:5・6・7(共)・8(Line)
10 クリナップ製
■RH-60FS
■RH-75FS
■RH-90FS
3速モ-タ-(90215162)
7μ コード30cm
シロッコファン

●PCB:制御基板(902335861)
●PCB:受光基板(90335561)
●PCB:ワイアレスリモコン(90327261)

●PCB:制御基板(902335861)

●PCB:受光基板(90335561)

●PCB:ワイアレスリモコン(90327261)
11 クリナップ製
3速モ-タ-
(14280061-T)7μF


ワイアレスリモコン式制御PCB
制御PCB:SF-24J/4XRJ(90375861)
操作PCB:90358665
PF
1 ■SPR-3N-601
■SPR-3N-751
■SPR-3N-901
深形レンジフードファン
※3速モーター(90213362)7μf
ワイアレスリモコン式 -
2 ■NUSR-9R-901LSI 3速モーター
症状を明記の上
基板:操作部 制御部 を
お送り下さい。
3 ■BDR-3L
■WDR-WD-601

■WDR-WD-751
■WDR-WD-901
3速モーター
90215161(9μF)
●PCB/SF-03:操作PCB 制御PCB
症状を明記の上
基板:操作部 制御部 を
お送り下さい。
症状を明記の上
基板:操作部 制御部 を
お送り下さい。
4 ■HDR-4B-603
■HDR-4B-753
■HDR-4B-903
3速モーター ※3速制御CPB:SF-03(3LTD) コネクタ:左→D L H M L

IC2:AN7705/78M05P/MF025A

※3速操作CPB:SF-03:緑LED/H M L 赤LEDタイマー
症状を明記の上
基板:操作部 制御部 を
お送り下さい。
Panasonic
1 ■T-06HDVTJ
■T-07HDVTJ
■T-09HDVTJ

レンジフードファン
3速モーター
●操作CPB:FY-60GV7-S/FY-60HD7-S
●制御CPB:FY-60GV7-P/FY-60HD7-P

2Pコネクタ:赤茶(10μ) 6Pコネクタ:黒共 白1・橙2・黄3
症状を明記の上
基板:操作部 制御部 を
お送り下さい。
2 ■FY-60HVS1
■FY-75HVS1
■FY-90HVS1
深形レンジフードファン
3速モーター
制御CPB:60HVS1
※電源ランプ(LED)全て点かず
→電源トランス:1次側(100V) 2次側(13V)
2次側通電無し→トランス交換でOK

→タクトスイッチ(4P) 5個交換OK

※2速用:FY-60HL6-CPB/FY-60HK6-CPB と類似
症状を明記の上
基板:操作部 制御部 を
お送り下さい。
3 ■FY-60HV1
■FY-75HV1
■FY-90HV1
深形レンジフードファン

制御PCB:90HV1-A
操作PCB:90HV1-B
症状症状を明記の上
基板:操作部 制御部 を
お送り下さい。
※旧3速モーター(12μ)
旧3速モーター:
90HV1(149-0025)コネクタ付き 終了

→3速モ-タ-:60HVZ・60HVz1(149-0043)コネクタ無し
■FY-60HVS1
4 ■QGE-23AHWZ2 レンジフードファン スイッチユニット:PbF-kn60(053 0261)


●コネクタ:8-5P/黒黒(C)・白j弱・橙強・黒共
●2-2P:灰紫(電源)●2-2P:白黄()
●2-2P:赤黒(排)●2-2P:茶黒(給)●2-2P:青黒(照)
タカラ
1 タカラ製
■VE-60
■VE-75
■VE-90
深形レンジフードファン
※3速モーター(VOM)8μ

制御PCB:CHB-066-1
操作PCB:CHB-067-1

電源(白黒)・白(共)・赤(H)・橙(M)・黄(L)・青(照)
ボタン:切・T・強・中・弱・照
症状症状を明記の上
基板:操作部 制御部 を
お送り下さい。
2 タカラ製
■VG-60
■VG-75
■VG-90
2速プロペラ換気扇
※2速モーター
症状を明記の上
基板:操作部 制御部 を
お送り下さい。
サンウエーブ
1 SUN
■VB-913
※3速モーター ※制御PCB:SF-01V(90321061)
停・T弱(青)・中(黄/灰)・強(橙)・赤(共)・白(C)
TRC:05D×4
TR/NPN:S1815(Q5/Q2/Q3)×3


※操作PCB:90311064

2 ミカド
■AFF-60
1プロペラ換気扇式
扉開閉用モーター式
※制御PCB:SF-01V



制御PCB:SF-01Vc


操作PCB:SF-01Vs
3 ■MV-651
■MV-751
■MV-951
マントル型
3速モーター


※制御基盤:SF-02N(90321563)青(L) 黄(H) 橙(M) 赤(L)
※操作基板:90321665
症状を明記の上
基板:操作部 制御部 を
お送り下さい。
4 SUN
■CBH−631
■CBH−731
■CBH−931
深形レンジフードファン
※2速モ-タ-(OM)7μ

●制御基板(90310661)
●操作基板(90310761)

操作:T・1・ 2・L
※修理費は症状によって異なります。
お問合せください。
5 ■VLT-1
631 731 931
深形レンジフードファン
※3速モーター
(90240861/7μF)
※角型コネクタ6-5P:
赤(共)・白(7μ)・橙・茶・青

※平型コネクタ4-4P:
白/白黒(共通)を赤と同通
注意:電動シャッターが
ついてない場合
制御基板(PC基板)

操作基板(PC基板)
症状を明記の上
基板:操作部 制御部 を
お送り下さい。
症状を明記の上
基板:操作部 制御部 を
お送り下さい。
東芝
1 東芝製
■VFR-63K
■VFR-73K
■VFR-93K
■VFR-64MT
■VFR-74MT
■VFR-94MT
深形レンジフードファン
※3速モーター(9μF)

※照明無し

411 75 051
電源基板:FVU-5A
操作基板:FVU-5B

LED不点→電源:2SA950(TR1)
その他:2SC1815
症状を明記の上
基板:操作部 制御部 を
お送り下さい。
2 東芝製
■VFR-63MT
■VFR-73MT
■VFR-93MT

■VFR-64MTS
■VFR-74MTS
■VFR-94MTS


■VFR-64MTF
■VFR-74MTF
■VFR-94MTF

■VFR-63KSX1
■VFR-73KSX1
■VFR-93KSX1
深形レンジフードファン
※3速モーター

T411 75 061
電源基板:FVU-4A
操作基板:FVU-4B

LED不点→電源:2SA950(TR1)
その他:2SC1815
白黒(電源)・茶(T)・青(弱)・黄(中)・橙(強)赤(L)

症状を明記の上
基板:操作部 制御部 を
お送り下さい。

T411 75 061-1
Nas(to)
1 ■NAS(TO)
■HFS-60SS
■HFS-75SS
■HFS-90SS
■TOVFR-63(N)
■TOVFR-63YSS
症状を明記の上
基板:操作部 制御部 を
お送り下さい。
症状を明記の上
基板:操作部 制御部 を
お送り下さい。
その他
1 旧西部電工
※3速モーター
CIC3001S(6μ)
★操作PCB:T-890610-1制御PCB::T-890610-1
角形コネクタ:6-6P/赤(6μ)・黄(共)・黒H・青M・白L・緑(G)
※制御PCB電源ヒューズ:ミゼット5A

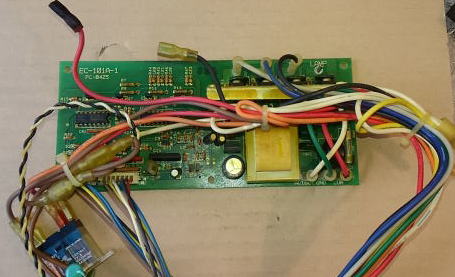

2 キッチンハウス
■EH-60N
※3速モーター
CIC4000IS-HN(6μ)

旧西部電工
★操作PCB:EC-101-2/制御PCB::EC-101-2
角形コネクタ:6-6P/赤(6μ)・黄(共)・黒H・青M・白L・緑(E)
※制御PCB電源ヒューズ:ミゼット5A
3 三洋電機製
VGB-F603(N)
VGB-F753(N)
VGB-F903(N)
深形レンジフードファン
※2速モーター(OM)7μ
配線:黒(line)・白(制御)・橙(1)・青(2)・赤(L)・緑(E)
※赤(L共)・ (M共)

→代替S2M4-4Pへ改造OK
症状を明記の上
基板:操作部 制御部 を
お送り下さい。
4 - - -

ドライファン:浴室暖房 乾燥 換気
1 ■BS-651 RC ドライファン
1モーター・1室換気
100v

ポンプの制御基板
1 ■J4-405SH 川本製ジェットポンプ
400w
制御基板(F7-302339-1)

※コンデンサ:60μF(RB-SH)
端子:QS/CN2(流量センサ-)・PS/CN3(圧力センサ-)
EX/CN4(赤/短絡)減菌用
症状:ポンプが止まらない。
故障診断→圧力センサーを外しても止まらない・
調査結果:パワ-リレ-(S216S01)固着→交換OK

→パワリレ-

■正常時:圧力センサ-を外した状態(停止中)
端子電圧(DC):赤白(1.22V) 赤黒(8,8V) 白黒(7.22V)
■電源トランス:一次側2P(100V) 二次側3P(17.2V)


●端子盤ST:電源(100V)
●出力(SSR1)→S216S01(リレー)
3・4端子→圧力SW赤白(20→14.15)で
端子:2→1へポンプ作動
2 ■J4-255SH 川本製ジェットポンプ
250w
PCB:84952-300142 品番(A8312245))
●ファインセンサー:PSF-4-1.4K(6945 1210)

●電源トランス:1次柄100V 二次側16V

●出力パワトラ:BCR-16PM
