第1種換気方式
第1種換気方式
強制給気→ 強制排気
第2種換気方式

強制給気→ 自然排気
第3種換気方式
第3種換気方式
自然給気→ 強制排気
家庭用レンジフードファン:異常音など修理 スイッチ修理交換 承れます。
アイランド形レンジフードファン スイッチ修理
このページのタイトル
ambush24/アイランドレンジフードファン修理

電子スイッチ機能不全修理
R6/24 06 28

部品販売(総合)→

修理工事エリア(関東地方)→
一般ご家庭の(個人様)のみご参考になれます。
お名前 地域名 を明記のうえお問合せ下さい。
本体品番 症状 などを明記のうえお問合せ下さい。
電子スイッチ機能不全修理のお問い合わせ→
急ぎのご相談
お急ぎのお問い合わせ→

特殊機種
アイランド形レンジフード・マントル形 モーター異常音 電子操作スイッチ機能不全 即日修理

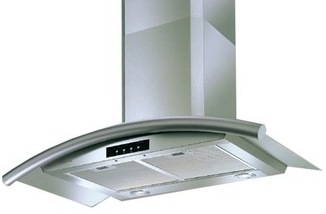

アイランド形レンジフードファン
HIRI-940

主な症状
タッチ式スイッチ(電子制御)が操作できない、効かない 切り替えが出来ない
止められない 表示灯(LED)が点かない プレートに穴が開いた
→電子基盤(PCB)部品交換修理又は機械スイッチへ改造改変修理
照明が点かない トランス交換
モーターから異常音がする 風の音は大きい 換気が弱い
電子スイッチ機能不全修理
マントル形 アイランド形 修理及び工事内容 適用 修理(税別)
3速モーター(16μf)

操作パネル

ミニハロゲンランプ用トランス


操作パネル/操作PCB

ミニハロゲンランプ用トランス


■制御PCB

操作基板 制御基板 修理:純正部品入手不能
電子式捜査ボタンが機能しない場合の修理
HIS-01ST HIN-03ST
HIRI 940
HCCH-910HJ
電子基板修理後の保障はありません。
電子スイッチ修理
操作PCB:電子基板修理
故障診断
操作できない
電源入らず(LED)点かない
モーター異常音
●換気が悪い

照明(ハロゲン電球12V25W)点灯せず
障診断
※修理・部品 別途
1 5,000
操作PCB:電子基板修理
電子部品交換
または修理
※部品 別途
2 17,000
モーター異常音修理又は交換
本体の分解を伴う作業
3速モーター(16μf):異常音

※4Pコネクタ:赤共・黒H・白M・茶L
修理不能の場合があります
■3速モーター
異常音 分解修理

※部品 別途
3 25,000
既存モーターが修理不能の場合
代替モーター(31162DEA)へ交換(配線改変改造が必要)
モーターは強弱
代替モーターへ交換
※部品(モーター)別途
4 30,000
電球交換・トランス交換
照明(ミニハロゲンランプ)点かない
ハロゲンランプ20W

ミニハロゲン電球交換
※部品 別途
5 5,000
ハロゲンランプ用トランス
トランス(PCB)交換
※部品 別途
6 10,000
※本体取外を伴う場合
トランス(PCB)交換
※部品 別途
7 25,000
修理と同時にクリーニング
本体の分解を伴う作業
本体
ドラム
シロッコファン
シャッター
修理と同時にクリーニング
※部品 別途
本体は分解状態 8 15,000
本体を分解しての 9 25,000
■電子スイッチを→機械スイッチへ変更改造
※電子制御を機械スイッチへ交換後の(保障期間1ヶ月)
HIS-01ST HIN-03ST
旧電子式スイッチを
→機械式へ改変改造
機械スイッチへ変更

弱/切/強

照明:入/切
モーター:強弱  タイマー機能なし

制御PCBの6P:白黒100V・(白共)
黒100V・
1()・2茶(中)・3紫(強)・青(照)
※不使用:100V(
)・1黄()
HIRI 940
HCCH-910HJ
電子式スイッチを→機械式へ改変改造
部品:別途
モーターは強弱のみ・タイマー機能なし 10 27,500
電子部品関連:操作PCB 制御PCB 照明用トランス
アイランド形
HIS-01ST
HIN-03ST


HIRI-940

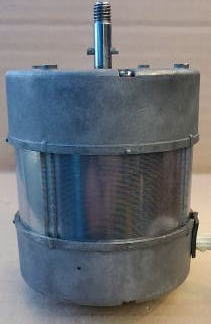

3速モ-タ-(TBM)16μf 右回り

匡体:全高125・軸長26・軸8φ(横六角ビス留め)
3速モ-タ-(TBM)
16μf右回りの4Pコネクタ


4Pコネクタ:左-白共・黒H・青L・茶M
フリー白橙16μf
制御PCB:

6P単端子:白C/黒L(100V)・2茶M・1黄L・3紫H・青照
操作PCB

3速モ-タ-(TBM)2.5μ右回り

匡体:全高110・軸長26・軸8φ(横6角ビス留め)

代替2速モ-タ-(X162451)3μ
5芯:黒桃(C3)・赤(共)・白1・青2
全高101.6・匡体82φ・軸長26.4・上軸36.6・軸8φ

代替2速モ-タ-(M268454)
コネクタ:4-3P 赤(共)・白(1)・青(2) 黒桃C
全高125.6・匡体85.3φ・軸長26.4・上軸14.56・軸8φ
3速モ-タ-(TBM)
2.5μ右回りの3Pコネクタ


3Pコネクタ:左-青黄紫/フリー白白赤
-
操作PCB:白100/青01/橙100/赤100/茶100/黒100
IC:Pic16C54C:1(03) 2(03) 3(00) 4(無) 5(03) 6(03) 7(
100) 8(100) 9(100)
10(02) 11(02) 12(02) 13(02) 14(
100) 15(03) 16(03) 17(03) 18 (100)
TR1:2SA105/M512:B100/C01/E01

ミニハロゲン電球(G形):J12v20Ww20w×2個

SHT-100V(100v-12v):ダウントランス
筐体寸法mm:W67.6(79.4) D31.7 H30.4
Trans:DM308T1 Trc:BUL128A Re:470N

AC100V→AC19/無負荷時(負荷時31V)
デジタル:200V(0.19/0.31)
ミニハロゲン電球用PCB(トランス)
100v-12v 50w(J12v20w×2)


二次側:正常04,0V OK
J12v20w
寸法;a(8) b(30)
口金形状(G4)
アイランド形
HCCH-910HJ
操作PCB/操作パネル
制御PCB

大2-2P:白白(電源)/小2-2P:照(黒共・白L)
4Pコネクタ:赤共・黒H・白M・茶L
3速ターボモーター(18μF)

※4Pコネクタ:赤共・黒H・白M・茶L

SHT-100V(100v-12v):ダウントランス
筐体寸法mm:W67.6(79.4) D31.7 H30.4
Trans:DM308T1 Trc:BUL128A Re:470N

AC100V→AC19/無負荷時(負荷時31V)
デジタル:200V(0.19/0.31)
ミニハロゲン電球用PCB(トランス)
100v-12v 50w(J12v20w×2)


二次側:正常04,0V OK
J12v20w
寸法;a(8) b(30)
口金形状(G4)
マントルピース形
HCCH-910HD
-
マントルピース形
TPR-3M-901S
3速モーター(90215162)7μF
※コード35cm
スイッチ:SM5-5P
マントルピース形
品番:不明
17 11 14(火)現在


操作PCB:切 弱 中 強 照 タイマー


制御PCB:3速モーター・照明
★G5LE-1A-DC12V:A接点
コイル:9VDC〜12VDC
でOK
omron
g5le-ia-12vdc

寸法:W22,5-D16,5-H19.0

脚12.2×12
songle
srd-09vdc-sl-a

寸法:W19,1-D15,5-H15,3

脚12.2×12
MRH90GL
IRH90GL

h31/19 03 11
- -
HSL-641
R01/19 07 03
- -
マントル形
HIN-01ST
HIN-02ST

R2/20 10 07
ドラム・モーター
3速モーター:16μf
紫H・茶M・黄L

両翼ファン:スピンナー式
風圧シャッター
旧スイッチ(基板式):5-5P
強 中 弱 切 照明

旧スイッチを
→機械式へ改変改造

※モーター:強弱のみ※タイマー機能なし
照明:ハロゲンランプ用トランス

SHT-100V(100v-12v):ダウントランス
ミニハロゲン電球用PCB(トランス)
100v-12v 50w(J12v20w×2)


※二次側:正常04,0V OK
J12v20w×2

アイランド形

白黒/入力:電源AC100V 50HZ
青青/出力:AC12V
J12v20w×2

操作パネルのLEDが点かない、操作スイッチが効かない、機能不全、操作不能、 制御不能、停止できない、変更できず、切り替えできず、
明かりが点かない、ハロゲンランプが点かない、
ハロゲンランプJ12v20w J12v20w用トランス修理、電子式操作基板(PCB)修理、制御基板(PCB)修理、
点灯管、照明 つかない 原因、天井 照明 つかない、蛍光灯 交換してもつかない、シーリングライトつかない原因
蛍光灯 つかない 豆電球はつく、蛍光灯 交換 つかない、蛍光灯 つかない 安定器、蛍光灯 交換 つかない 円形、コイズミ 照明 つか ない

台所の蛍光灯:直管40W(グロースターター式・インバーター式)をLEDへ取り替え工事
蛍光管がチカチカする 蛍光管の両端が黒い 蛍光灯(器具)から異常音(ジー音)がする
※台所(キッチン)の蛍光灯の壁スイッチ式を紐式〔ひも)にして内部に常夜灯を埋め込む工事OK
※蛍光灯内部に人感センサーを埋め込む工事 ご相談下さい。
LED:Light Emitting Diode
発光ダイオード
工事内容 工事仕様 工事費(税別)
直管LED40W(G13 40形ランプ)
100-200両用


No,340B:FL40W相当¥9,500
既存の蛍光灯(本体)
グロースターター式・インバーター式の
蛍光管(直管40W)のみを
→LED直管40Wへ取替え交換工事

※LED直管40Wは別途
直管40W×1灯を
LEDへ交換に伴う
電気配線改変及び改造工事

※LED直管40Wは別途
5,000
直管40W×2灯を
LEDへ交換に伴う
電気配線改変及び改造工事

※LED直管40Wは別途
7,500

アイランドレンジフードファン:本体取替え工事
※工事費には(本体 部材)などは含まれておりません。
アイランド形レンジフード アイランドレンジフード工事内容→本体を伴う場合
工事費(税別)
アイランド型本体取り換え工事
本体 部材 旧品処分 別途
47,500
