レンジフードファンの部品
本体型式 部品名 価格(税別) 納期 備考
1 ■VSS-D 右排気
■VSS-DL 左排気
R7/25 07 04
3速モーター:UF4T-41BP ¥28,500 6-7日 異状音モーターをお送りください
異常音モーター持ち込み修理 ご参考→

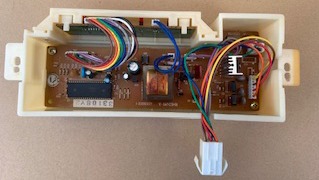

電子制御
操作基板:RH024L1-A
制御基板:RH024M1-A
¥24,600 6-7日 電子制御タッチスイッチをお送り下さい。
スイッチ持込修理 ご参考→
2
3
4
5
仕様
電子制御基板
操作PCB:RH022L3-A-T制御PCB:RH022M3-A-T

電子基板取り付け枠


3速モ-タ-:UF4T-41DP-C 終了
コネクタメス6-5P:左上黄L・中青M・右黒H
下左空・中白com・右赤(6)
基板側コネクタ
負荷側:コネクタ:ハ-ネス
M9-9Pコネクタ


制御基板側
9-9PMコネクタ


F9-9P:PCBへ
M6-5P:モ-タ-へ
M2-2P1:00Vへ
F2-2P:照明へ
負荷側F9-9Pハーネス
ハ-ネスF9-9P→PCBへ
ハ-ネスM5-5P/モ-タ-:黒h・青M・黄l・赤μ・白com
ハ-ネスM2-2P/橙橙100V・F2-2P灰緑照

表示プレート
電子制御スイッチを
機械式ボタンスイッチへ変更(改変改造)を承ります。
1、電子制御→押し釦スイッチへ改変改造
¥25,000
部品 別途
仕様
WGS-60DMG
WGS-75DMG
WGS-90DMG
電子制御スイッチ
操作PCB:RH022L2-A-S制御PCB:RH022M2-A-S
RH022L2-A-S" と "RH022M2-A-S終了
CN1:コネクタ2-2Pオス:100V/茶 橙(com)
CN3:コネクタ:6-5Pオス/黄1 青2 黒2 赤C 白共
CN5:2-2Pメス:茶共・緑(照)

CN4:シャッター(OP)

※症状:電源入らず
1.PCB制御用DCなし

2、スイッチ内部抵抗増大 接触不良
VSS-60D
VSS-75D
VSS-90D


WSS-60D
WSS-75D
WSS-90D


VFS-6A
VFS-7A
VFS-9A
電子制御スイッチ
操作PCB:RH022L3-A-T制御PCB:RH022M3-A-T
コネクタ:M9-9P
※コネクタCN4(2-2P/100V)橙共・茶
※コネクタCN5(2-2P)緑共・灰
※コネクタCN3(9-5P)赤6μ・白共・黒1・青2・黄3
仕様
■VSS-D 右排気
■VSS-DL 左排気
R7/25 07 04
3速モーター:UF4T-41PB 右回り(55cm)
コネクタ6-5P:白l・青M・黒H・黄C・赤μ
操作基板:RH024L1-A/操作基板:RH024M1-A
基板コネクタ9-8P:茶1・赤2・橙3・黄共・緑100V青共・紫灰(共)
CN2:100V/緑・青(共)
CN3:モーター/黄(共)・茶1・赤2・橙3
CN5:照/紫・灰(共)


その他:1
品番 品名 価格(税別)
1 ■WAS-60A
■WAS-75A
■WAS-90A
2速モ-タ- モーター異常音 回らない修理→
2 ドラム横向き
■WAS-60DK
■WAS-75DK
■WAS-90DK
2速モ-タ-:UF31HP モーター異常音 回らない修理→
3 ■WSF-75A:ドラム下向き
■WSF-60A
■WSF-75A
■WSF-90A
ドラム下向き

■WFS-60CM
■WFS-75CM
■WFS-90CM
R5/23 12 05
3速モ-タ-:UF4T-41CP-C/6μF(左回)

角形コネクタ6-5P(雄)::白(共) 赤(6μ) 黒H 青M 黄L
コード55cm

軸:φ7.7mm・軸長58mm・軸長P34.6mm
モーター異常音→持ち込み修理→
4 ■NNWTV-90DHMSIR 3T
■NNWTV-90DHMYR
R4/22 05 08
2速モ-タ-:UF4T-41DP-C6μF(右回)

角形コネクタ6-5P(雄):
コネクタ:白(共145) 赤(6μ) 黒H 青M 黄L
コード55cm

軸:ネジφ7.6mm 軸長69mm 軸長P33,8mm
モーター異常音→持ち込み修理→
5 ■WSS-90D
電子基板式
h31/19 03 16
●3速モ-タ-:UF4T-31HP8μF(左回り)

角形コネクタ6-5P(雌):
青緑(電源) 黄(共) 赤(8μ) 黒H 青M 桃L
モーター異常音→持ち込み修理→
6 ■WPS-C90DMS
R2/20 10 04
●3速モ-タ-:UF4T-31HP-C8μF(左回り)

コネクタ6-5P:黒H・青M・黄色L・赤C・白共(Th145℃)
コード:1100mm
モーター異常音→持ち込み修理→


※3速モーターを 2速で仕様
赤(共) 黒H 青M
代替スイッチS2M3-3P を取付枠付でOK
7 ■WSP-SSGR
R2/20 07 27

OEM→INAX
■WIS-60GE-IN
■WIS-75GE-IN
■WIS-90GE-IN
R4/22 02 25
■3速モーター:41-51AP 左回り 12μF
●UF4T-51APと同じ

コネクタ;6-5P コード1100mm
白共・赤C12・黒H・青M・黄L

※軸φ9・軸全長74.5・軸長P迄31.1mm

配線:左→緑照 赤N 黒1 青2 黄3
8 ■VFS-6A 6B 7A 7B
R3/21 03 07
■3速モーター:4T-41CP
コネクタ;6-5P
●3速モーター:4T-41CP 左回り

コネクタ:6-5P 白共・赤C・黒H・青M・黄L コード55cm
モーター異常音→持ち込み修理→

9 ■WAS-60AW

■WAS-60AG
※ドラム横向き

■GQS-72A
R6/24 06 27
●2速モーター:UF4S-31HP-C(8μf) 左廻り

コネクタ4-4P:白共 赤8μ 黒H 青L
j軸長75 P長35 コード1150(mm)
同等品:CDC-405-20SF
モーター異常音→持ち込み修理→
スイッッチ:角ボタン4個 面間120mm
※代替S2M4-4P→ボタンは旧品を使用

プロペラ換気扇
1 ■WAP-71A
2速プロペラ換気扇式
電動シャッター式

R6/24 06 27
●2速プロペラ換気扇(LJ6822)

配線;白共 灰4μ 赤H 黄L
モーター異常音→持ち込み修理→

スイッチ;WAP4-4PGL:スイッチ終了

配線:橙100v・緑照・黒H・青L・赤G
電動シャッター用端子付き
→代替え:S2M4-5PGL(ボタンは旧品を使用)
